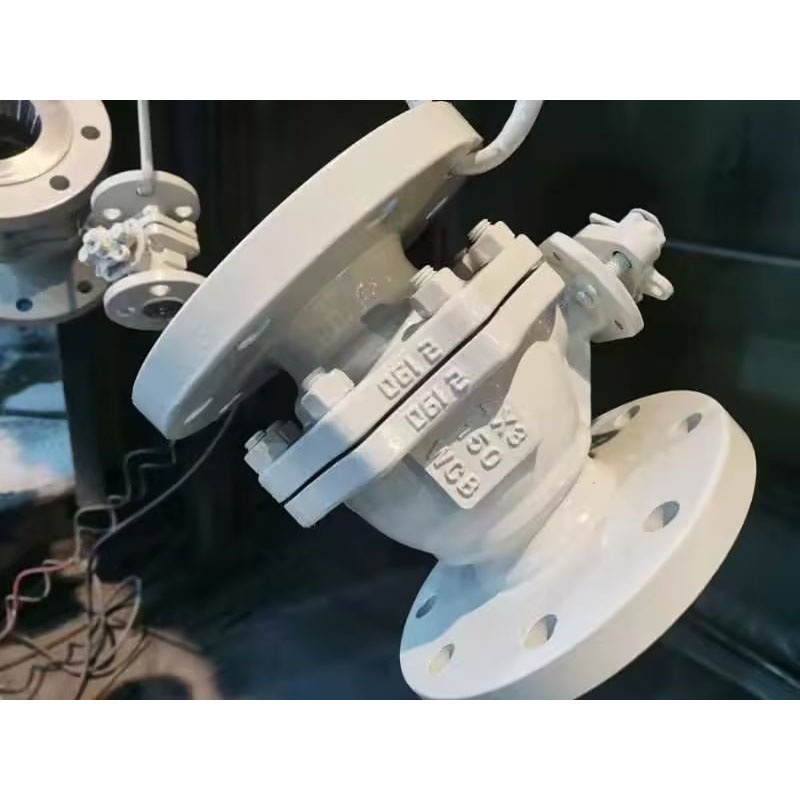

Buruqlu Üzən Kürə Vanasını azaldın

Çində peşəkar sənaye klapan istehsalı olaraq, LYV® son illərdə müştərilərimizə keyfiyyətli bir çox çuxurlu üzən top klapanları təklif etmişdi. Normalda azaldılmış buruq klapan eyni ölçülü tam buruqlu top klapanlarına nisbətən təxminən 30% daha yüngüldür, açıq-aydın ki, azaldılmış buruqlu top klapanının funksiyası quraşdırma sahəsinə qənaət etmək və bütün boru kəməri sistemi üçün satınalma xərclərini azaltmaqdır.

Dizayn və Sınaq Beynəlxalq Standartı:

Dizayn Standartı: BS EN ISO 17292 (BS 5351) / ASME B 16.34 / API 6D

Təftiş və Sınaq Standartı: API 598/ API 6D

Yanğın Təhlükəsizliyi Test Standartı: API 607/API 6FA

Flanşdan Flanşa Uzunluğu : ANSI B 16.10 -Qısa naxış/ Uzun naxış

Son Bağlantı : Flanşlı Ucu ANSI B 16.5-ə, Butt Qaynaq ucları, Stok Qaynaq bitir.

İstehsalçı Ölçüsü və Təzyiq Aralığı:

NPS 1/2*3/8â ilə 10*8â (ANSI Sinfi 150LB üçün)

NPS 1/2*3/8â - 8*6â (ANSI Class 300LB üçün)

NPS 1/2*3/8â - 4*3â (ANSI Class 600LB üçün)

Boru Buxusu: Boru Azalt (RB)

Tikinti orqanı: Son Giriş

Qapaq/Qapaq növü: Boltlu kapot/Genişlənmiş kapot

Oturacaq növü: Yumşaq tip/ Hardseal Metal Tipi

Axın İstiqaməti: Bir İstiqamətli/İki İstiqamətli

Xidmət Ortası: Təbii Qaz, Neft, Su, Oksiqon qazı və s

Xidmət: SOUR, ISO 15156/ NACE MR0175

Xüsusiyyət: Yanğın Təhlükəsizliyi dizaynı

Antistatik dizayn

Zərbədən çıxmağa dəlalət edən kök

ISO 5211 Quraşdırılmış IPAD

Valfın işləməsi: Əllə ləngit / Qurd dişli / Ötürücü ilə idarə olunur / Pnevmatik Ötürücü / Elektrik Ötürücü

MOC (Material Sənədi â BOM):

Korpus və kapot: ASTM A 216 GR. WCB / ASTM A105N (Karbon polad)

: ASTM A352 LCB / LCC / ASTM A350 LF2 (Aşağı temperaturlu karbon poladı)

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (Paslanmayan Polad)

:ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L) (Paslanmayan Polad)

: ASTM A351 Gr. CF8C

: ASTM A890 4A / 5A/ 6A (Dubleks Paslanmayan Polad)

Bərk top: ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53 /F55

Qeyd: Harseal Metal Oturacaq növü Top səthinin təmizlənməsi: ENP, HCR, WC, qaynaq Ni60/ Ni55

Kök: ASTM A182 F6a

: ASTM A182 F304 / F316 / F304L / F316L

:17/4 PH

: ASTM A182 F51/ F53/ F55

Top Oturacaq və Gövdə Möhürü: PTFE Virgin / 25% Şüşə Doldurulmuş PTFE â GFT / Karbon Doldurulmuş PTFE â CFT

: PEEK / Delrin / Grafoil â Qrafit Üzük

Qablaşdırma: PTFE Virgin / 25% Şüşə Doldurulmuş PTFE â GFT / Karbon Doldurulmuş PTFE â CFT

: Qrafoil â Qrafit Üzük

Azaldılmış buruqlu top klapan nədir?

Azaldılmış buruqlu top klapan, klapanın daxili buruq diametrinin boru diametrindən kiçik olduğu, klapanın flanşının ölçüsü isə hələ də boru diametrinə uyğun gələn top klapan növüdür. İş tələbi ondan ibarətdir ki, turbulentlik və maye axını sürəti böyük narahatlıq doğurmur və klapan tıxanmasının qarşısını almaq üçün hissəciklərin yığılmasının baş verməməsi ehtimalı yoxdur.

Daha kiçik daxili diametrlə, klapan yuvası və top ölçüsü də daha kiçikdir, beləliklə, azaldılmış çuxurlu top klapan daha kiçik bir həcm tutur, bu da quraşdırma zamanı daha kiçik yer sərf edir. Bundan əlavə, daha kiçik bir korpus və top üçün material, boru kəməri sisteminin bütün xərclərini azaltmaq üçün son məhsulların dəyərinə təsir etmək üçün daha aşağı material xərcini tələb edir.
