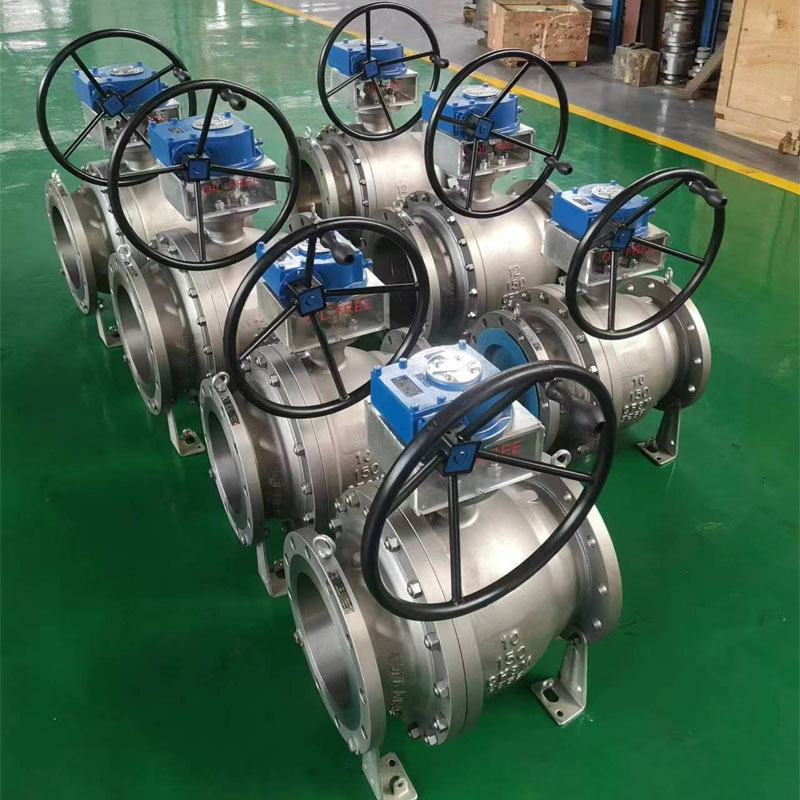

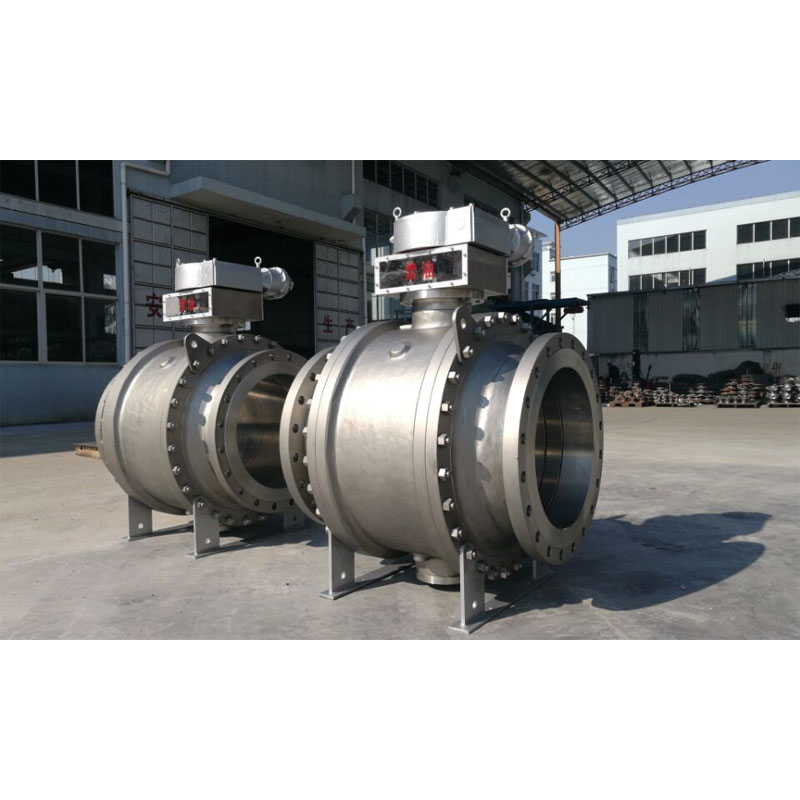

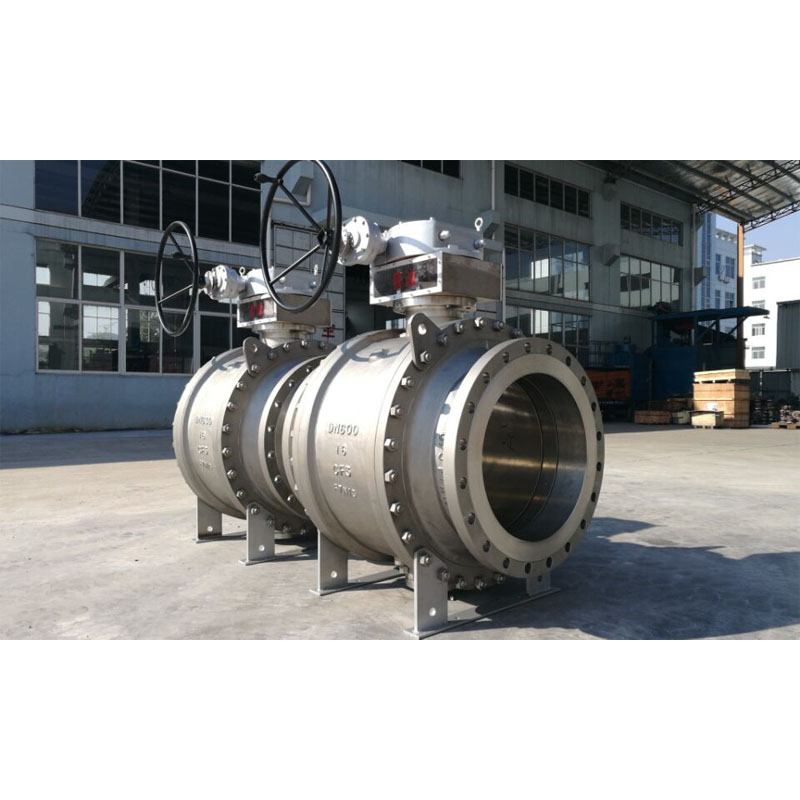

Oksiqon top klapan

Oxygon Ball Valve, klapanların sistemdəki Oksiqon qazı üçün istifadə edildiyi bir növ xüsusi top klapandır, montaj və quraşdırma prosesində ciddi şəkildə Yağsız tələb olunmalıdır.

İki hissəli top klapanının Beynəlxalq Standartı Dizayn və Sınaq

Dizayn Standartı: BS EN ISO 17292 (BS 5351) / ASME B 16.34 / API 6D

Təftiş və Sınaq Standartı: API 598/ API 6D

Yanğın Təhlükəsizliyi Test Standartı: API 607/API 6FA

Flanşdan Flanşa Uzunluğu : ANSI B 16.10 -Qısa naxış/ Uzun naxış

Son Bağlantı : Flanşlı Ucu ANSI B 16.5-ə, Butt Qaynaq ucları, Stok Qaynaq bitir.

İstehsalçı Ölçüsü və Təzyiq Aralığı:

NPS 1/2” - 48” (ANSI Class 150LB üçün)

NPS 1/2” - 48” (ANSI Class 300LB üçün)

NPS 1/2” - 48” (ANSI Class 600LB üçün)

NPS 1/2” - 36” (ANSI Class 900LB üçün)

NPS 1/2” – 24” (ANSI Class 1500LB üçün)

NPS 1/2” – 12” (ANSI Class 2500LB üçün)

və ya

DN15 - DN1200 (PN0.6Mpa, 1.6Mpa, PN2.0Mpa, PN2.5Mpa üçün)

DN15 - DN1200 (PN4.0Mpa, PN5.0Mpa üçün)

DN15 - DN1200 (PN6.3Mpa, PN10.0Mpa üçün)

DN15 - DN900 (PN15.0Mpa üçün)

DN15 - DN600 (PN25.0Mpa üçün)

Boru Buxusu: Tam Buruq (FB)/ Boru Azaldın (RB)

Tikinti orqanı: Yan giriş

Qapaq/Qapaq növü: Boltlu kapot/Genişlənmiş kapot

Oturacaq növü: Yumşaq tip

Axın İstiqaməti: Bir İstiqamətli/İki İstiqamətli

Xidmət Ortası: Oksiqon qazı

Xüsusiyyət: Yanğın Təhlükəsizliyi dizaynı

Antistatik dizayn

Zərbədən çıxarılan dirək

Valfın işləməsi: Əllə ləngit / Qurd dişli / Ötürücü ilə idarə olunur / Pnevmatik Ötürücü / Elektrik Ötürücü

MOC (Material Bill – BOM):

Korpus və kapot: ASTM B148 C95800 (Əl-Bürünc)

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (Paslanmayan Polad)

Bərk top: ASTM B148 C95800 (Əl-Bürünc)

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

Kök: ASTM B148 C95800 (Əl-Bürünc)

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

Top oturacağı və gövdə möhürü: PTFE Virgin / 25% Şüşə Doldurulmuş PTFE

: PEEK / Delrin / Grafoil – Qrafit Üzük

Qablaşdırma: PTFE Virgin / 25% Şüşə Doldurulmuş PTFE – GFT / Karbon Doldurulmuş PTFE – CFT
