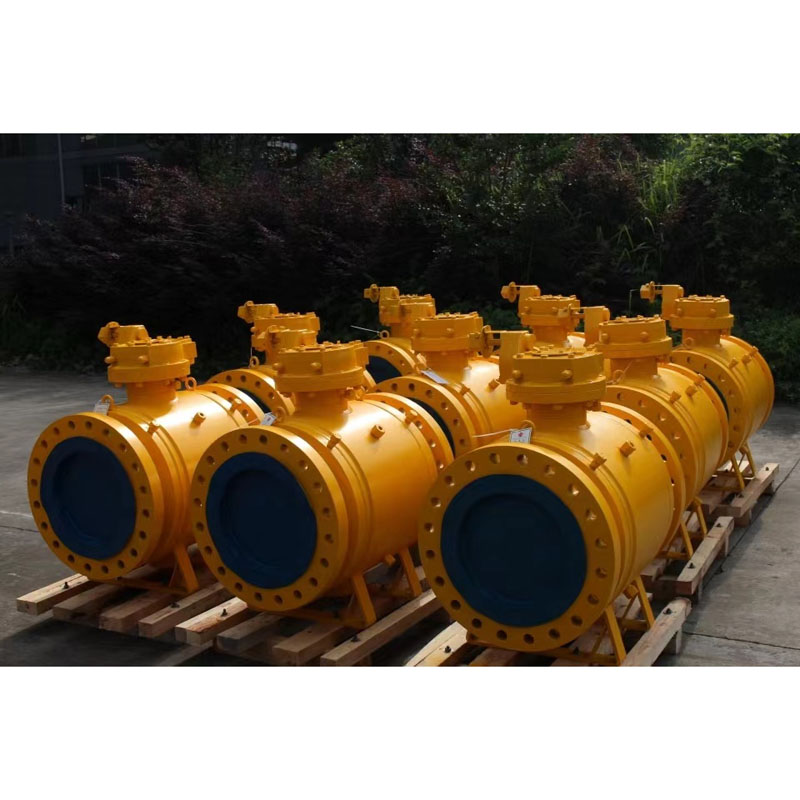

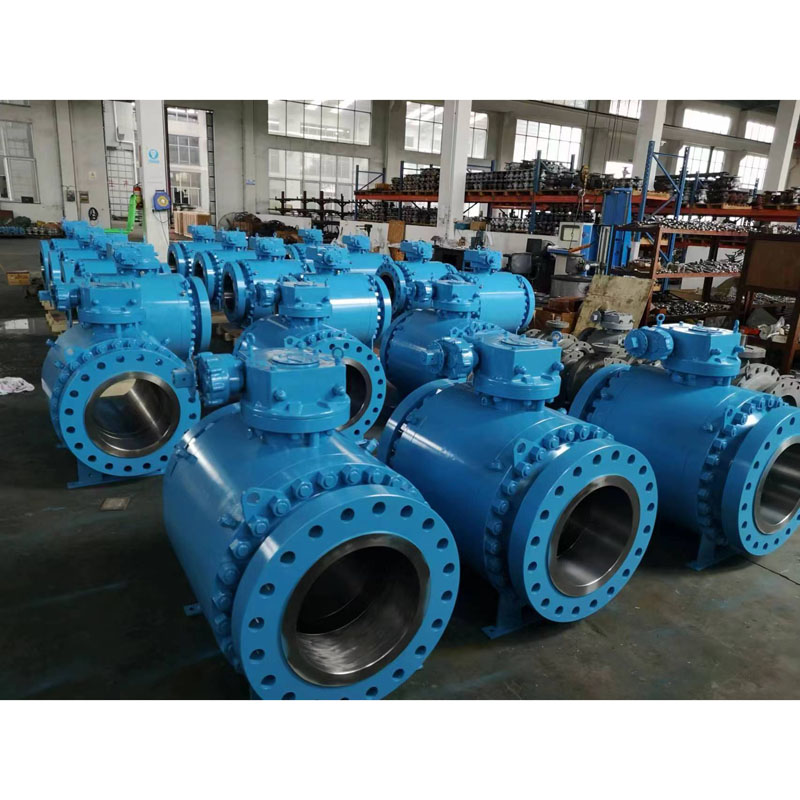

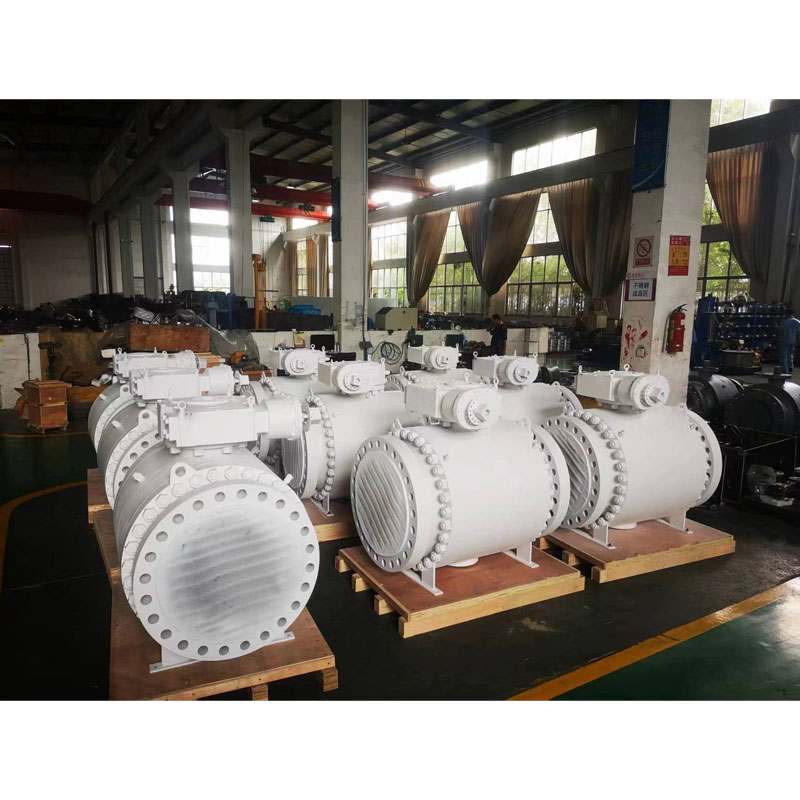

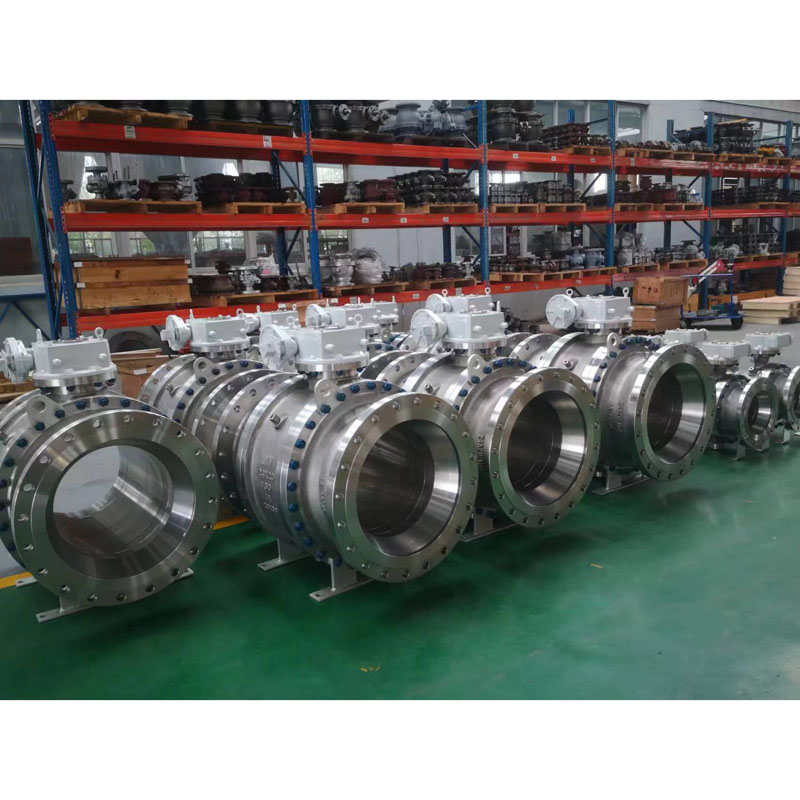

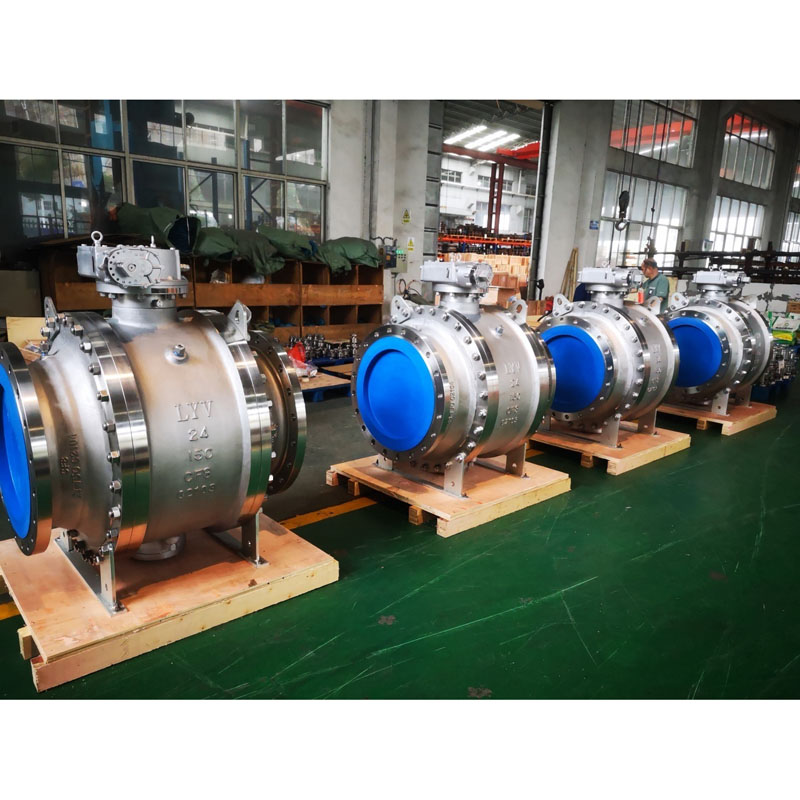

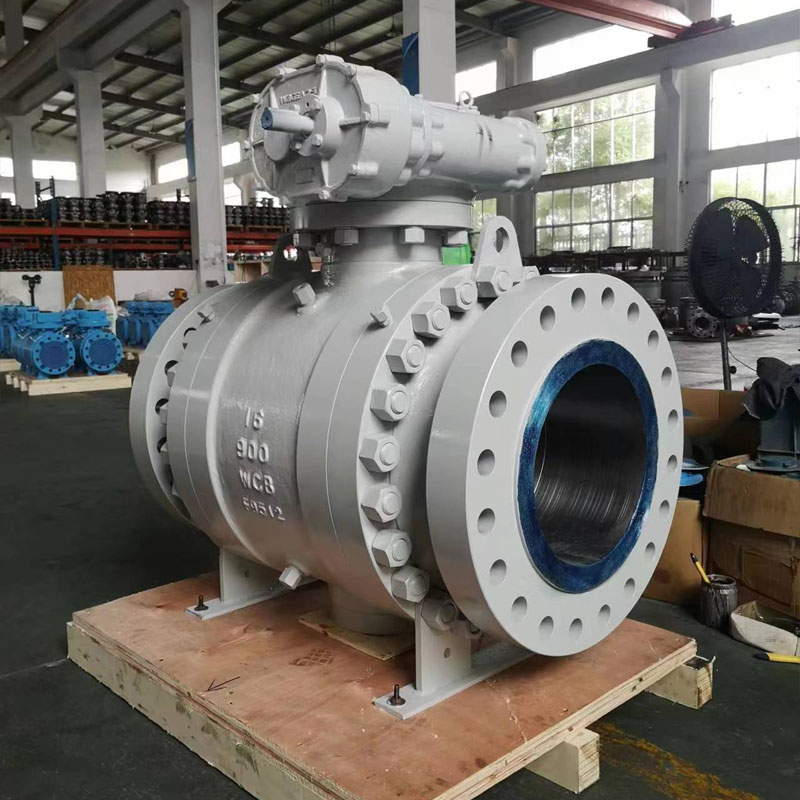

Tam buruqlu trunnion quraşdırılmış top klapan

LYV® tam buruqlu trunnion quraşdırılmış top klapanları həddindən artıq dizayn, keyfiyyətli xammal, yüksək performans və rəqabətli qiymət istəyən bir çox müştərilər tərəfindən razıdır. Əgər siz klapan axtarırsınızsa, indi bizə müraciət edin.

Tam delikli trunnion quraşdırılmış top klapan iki bloklu və qanaxma və ya ikiqat porşenli tipli dizayn edilmişdir ki, bu da həm gövdə, həm də oturacaqlar üçün bədən boşluğuna mastik inyeksiya sistemi ilə təchiz edilmişdir, beləliklə, oturacaq və ya gövdənin qarşısını almaq üçün həm yuxarı, həm də aşağı axın uclarından boşalda bilər. sızma.

Dizayn və Sınaq Beynəlxalq Standartı:

Dizayn Standartı: ISO 14313/ASME B 16.34 /API 6D

Təftiş və Sınaq Standartı: API 598/ API 6D

Yanğın Təhlükəsizliyi Test Standartı: API 607/API 6FA

Flanşdan Flanşa Uzunluğu : ANSI B 16.10 -Qısa naxış/ Uzun naxış

Son Bağlantı : Flanşlı Ucu ANSI B 16.5-ə, Butt Qaynaq ucları, Stok Qaynaq bitir.

İstehsalçı Ölçüsü və Təzyiq Aralığı:

NPS 2â - 48 â (ANSI Sinfi 150LB üçün)

NPS 2â - 48â (ANSI Class 300LB üçün)

NPS 2â - 48â (ANSI Class 600LB üçün)

NPS 2â - 36â (ANSI Class 900LB üçün)

NPS 2â - 24â (ANSI Class 1500LB üçün)

NPS 2â - 12â (ANSI Class 2500LB üçün)

və ya

DN50 - DN1200 (PN0.6Mpa, 1.6Mpa, PN2.0Mpa, PN2.5Mpa üçün)

DN50 - DN1200 (PN4.0Mpa, PN5.0Mpa üçün)

DN50 - DN1200 (PN6.3Mpa, PN10.0Mpa üçün)

DN50 - DN900 (PN15.0Mpa üçün)

DN50 - DN600 (PN25.0Mpa üçün)

Boru Buruq: Tam Buruq (FB)

Tikinti orqanı: Son Giriş

Qapaq/Qapaq növü: Boltlu kapot/Genişlənmiş kapot

Oturacaq növü: Yumşaq tip/ Hardseal Metal Tipi

Axın İstiqaməti: Bir İstiqamətli/İki İstiqamətli

Xidmət Ortası: Təbii Qaz, Neft, Su, Oksiqon qazı və s

Xidmət: SOUR, ISO 15156/ NACE MR0175

Qaçaq emissiya: ISO 15848

Xüsusiyyət: Yanğın Təhlükəsizliyi dizaynı

Antistatik dizayn

Zərbədən çıxmağa dəlalət edən kök

İkiqat bloklu və parlaq dizayn

ISO 5211 Quraşdırılmış IPAD

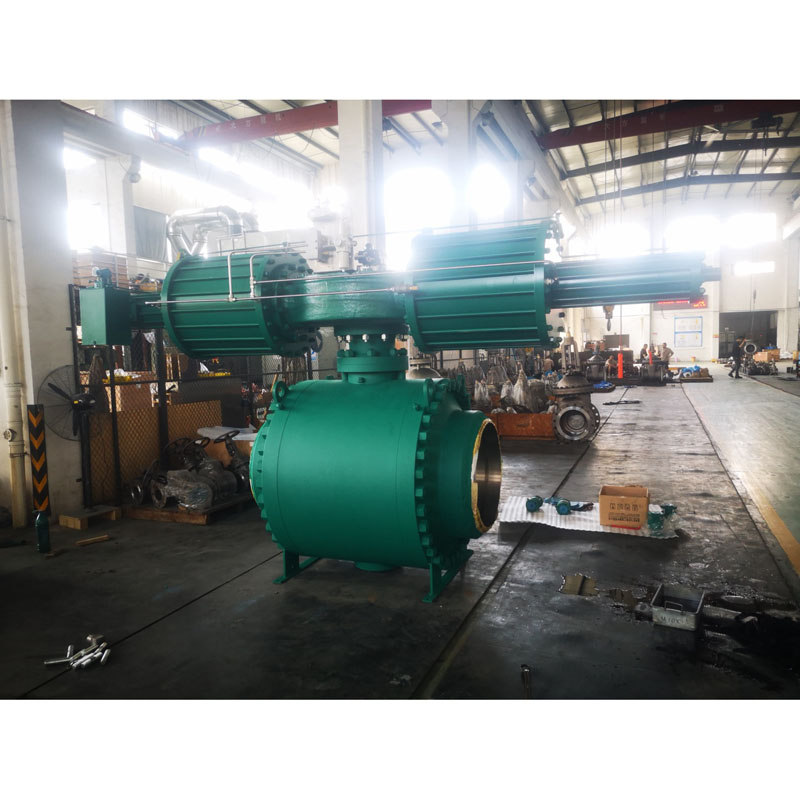

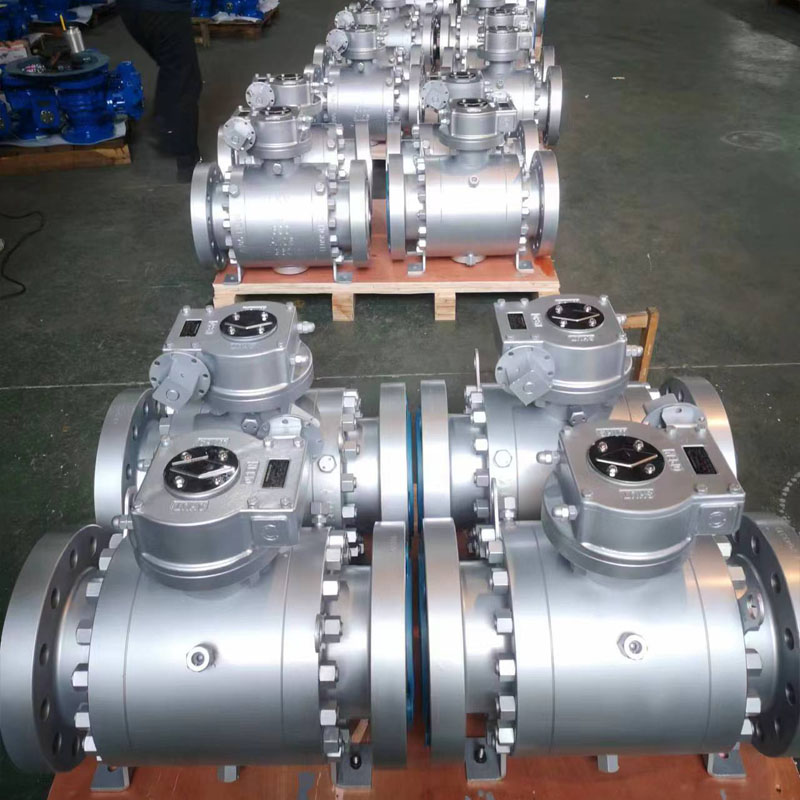

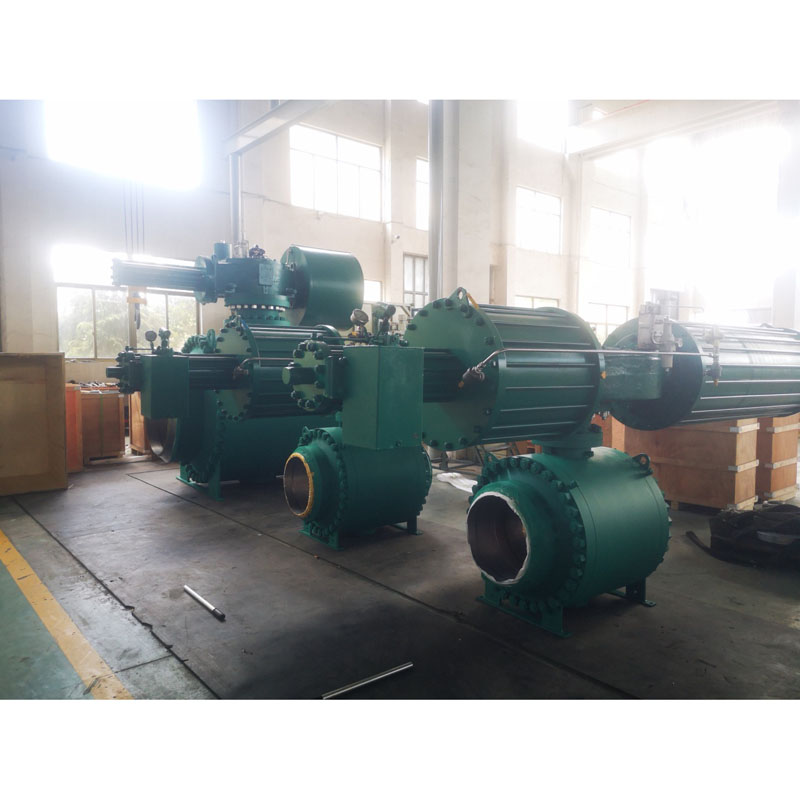

Klapanın işləməsi: Əl rıçaq / Qurd dişli / Ötürücü ilə idarə olunur / Pnevmatik Ötürücü / Motor Ötürücü

MOC (Material Sənədi â BOM):

Korpus və kapot: ASTM A 216 GR. WCB / ASTM A105N (Karbon polad)

: ASTM A352 LCB / LCC / ASTM A350 LF2 (Aşağı temperaturlu karbon poladı)

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (Paslanmayan Polad)

:ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L) (Paslanmayan Polad)

: ASTM A351 Gr. CF8C

: ASTM A890 4A / 5A/ 6A (Dubleks Paslanmayan Polad)

:ASTM A182 F51 / F53/ F55 (Dupleks Paslanmayan Polad)

Bərk top: ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53 /F55

Qeyd: Harseal Metal Oturacaq növü Top səthinin təmizlənməsi: ENP, HCR, WC, qaynaq Ni60/ Ni55

Kök: ASTM A182 F6a

: ASTM A182 F304 / F316 / F304L / F316L

:17/4 PH

: ASTM A182 F51/ F53/ F55

Metal oturacaq halqası: ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53 /F55

Qeyd: Harseal Metal Oturacaq növü Oturacaq halqası səthə qulluq: ENP, HCR, WC, qaynaq Ni60/ Ni55

Oturacaqların sızdırmazlığı: PTFE Virgin / 25% Şüşə Doldurulmuş PTFE â GFT / Karbon Doldurulmuş PTFE â CFT

: PEEK / Delrin / Grafoil â Qrafit Üzük

Qablaşdırma: PTFE Virgin / 25% Şüşə Doldurulmuş PTFE â GFT / Karbon Doldurulmuş PTFE â CFT

: Qrafoil â Qrafit Üzük

Trunnion quraşdırılmış top klapan nədir?

Trunnion quraşdırılmış top klapan, boru kəmərlərində axan mühiti dayandırmağa kömək edən rüblük fırlanan klapandır. Trunnion quraşdırılmış top klapanının unikal xüsusiyyəti onun mərkəzdə yerləşdirilmiş yuvarlaq və ya sferik formada diskidir. Bu, axını dayandırmaq və ya başlamaq üçün fırlanmağa davam edir.
