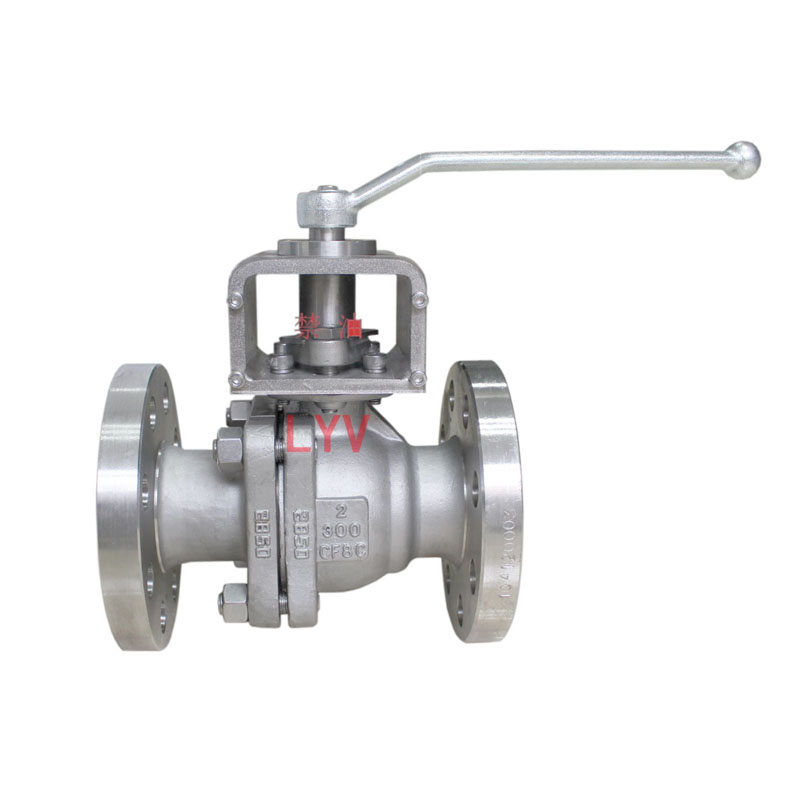

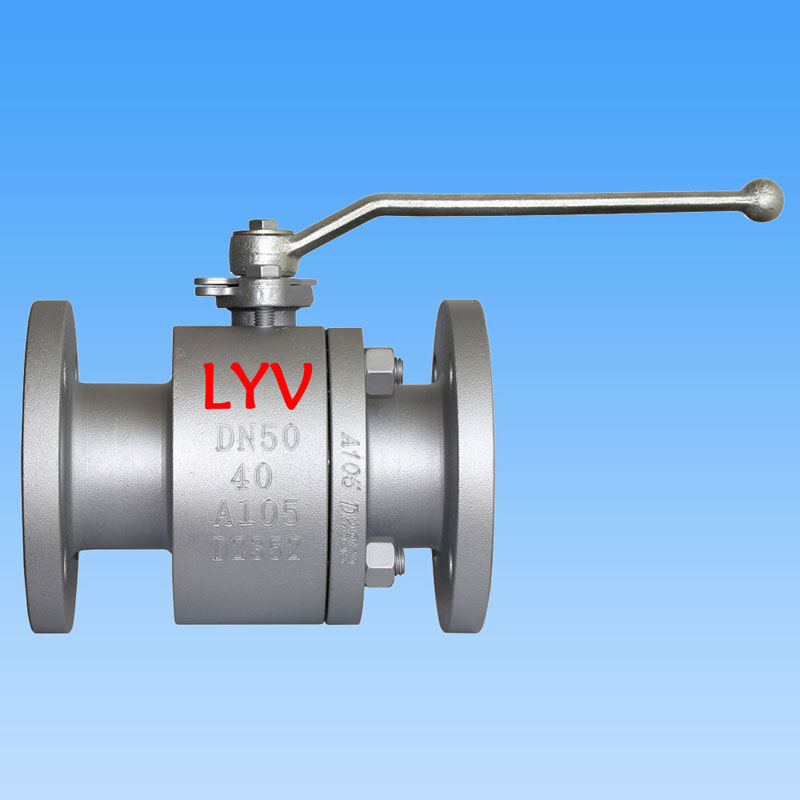

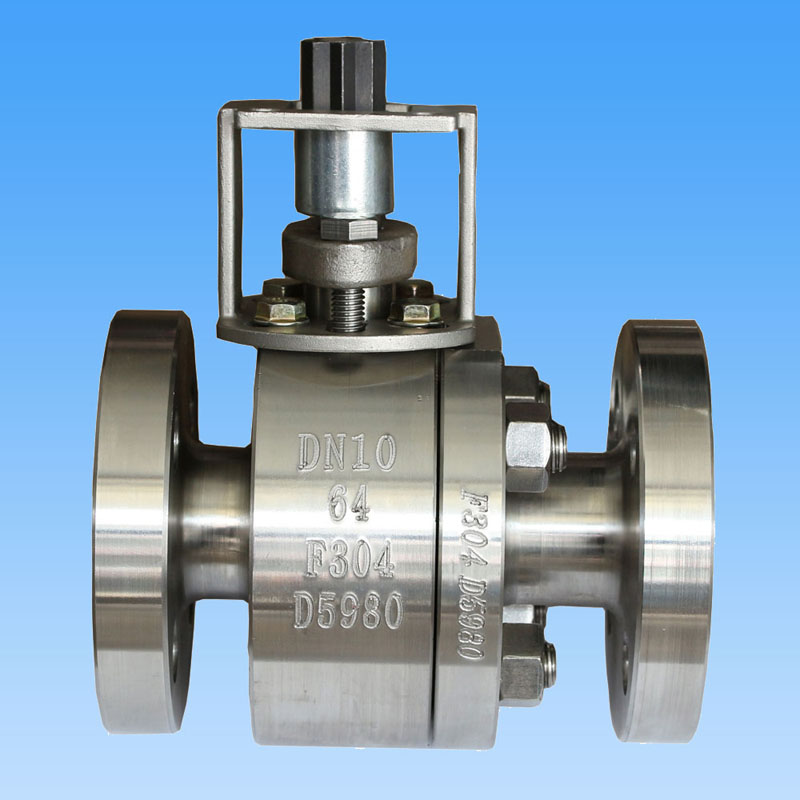

Tam buruqlu üzən top klapan

LYV® tam buruqlu üzən top klapan boru kəmərindəki mühiti kəsmək və ya birləşdirmək üçün istifadə olunur, bunlar aşağıdakı xüsusiyyətlərə malikdir: klapan möhürlənməsini təmin etmək, aşağı sürtünmə əmsalı, kiçik işləmə anı, müxtəlif oturacaq materialları, geniş uyğunlaşma qabiliyyəti, açıq /düzgün açarla bağlayın. Eyni zamanda, üzən top klapan, kök möhürünü təmin etmək üçün yanğından sonra klapan gövdəsi ilə metal əlaqə yarada bilər.

Dizayn və Sınaq Beynəlxalq Standartı:

Dizayn Standartı: BS EN ISO 17292 (BS 5351) / ASME B 16.34 / API 6D

Təftiş və Sınaq Standartı: API 598/ API 6D

Yanğın Təhlükəsizliyi Test Standartı: API 607/API 6FA

Flanşdan Flanşa Uzunluğu : ANSI B 16.10 -Qısa naxış/ Uzun naxış

Son Bağlantı : Flanşlı Ucu ANSI B 16.5-ə, Butt Qaynaq ucları, Stok Qaynaq bitir.

İstehsalçı Ölçüsü və Təzyiq Aralığı:

NPS 1/2â ilə 10â (ANSI Class 150LB üçün)

NPS 1/2â ilə 8* (ANSI Sinfi 300LB üçün)

NPS 1/2â - 4â (ANSI Class 600LB üçün)

və ya

DN15 - DN250 (PN0.6Mpa, 1.6Mpa, PN2.0Mpa, PN2.5Mpa üçün)

DN15 - DN200 (PN4.0Mpa, PN5.0Mpa üçün)

DN15 - DN100 (PN6.3Mpa, PN10.0Mpa üçün)

Boru Buruq: Tam Buruq (FB)

Tikinti Gövdəsi: Son Giriş, 2 ədəd/3 ədəd

Qapaq/Qapaq növü: Boltlu kapot/Genişlənmiş kapot

Oturacaq növü: Yumşaq tip/ Hardseal Metal Tipi

Axın İstiqaməti: Bir İstiqamətli/İki İstiqamətli

Xidmət Ortası: Təbii Qaz, Neft, Su, Oksiqon qazı və s

Xidmət: SOUR, ISO 15156/ NACE MR0175

Xüsusiyyət: Yanğın Təhlükəsizliyi dizaynı

Antistatik dizayn

Zərbədən çıxarılan dirək

ISO 5211 Quraşdırılmış IPAD

Valfın işləməsi: Əllə ləngit / Qurd dişli / Ötürücü ilə idarə olunur / Pnevmatik Ötürücü / Elektrik Ötürücü

MOC (Material Sənədi â BOM):

Korpus və kapot: ASTM A 216 GR. WCB / ASTM A105N (Karbon polad)

: ASTM A352 LCB / LCC / ASTM A350 LF2 (Aşağı temperaturlu karbon poladı)

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (Paslanmayan Polad)

:ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L) (Paslanmayan Polad)

: ASTM A351 Gr. CF8C

: ASTM A890 4A / 5A/ 6A (Dubleks Paslanmayan Polad)

Bərk top: ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53 /F55

Qeyd: Harseal Metal Oturacaq növü Top səthinin təmizlənməsi: ENP, HCR, WC, qaynaq Ni60/ Ni55

Kök: ASTM A182 F6a

: ASTM A182 F304 / F316 / F304L / F316L

:17/4 PH

: ASTM A182 F51/ F53/ F55

Top Oturacaq və Gövdə Möhürü: PTFE Virgin / 25% Şüşə Doldurulmuş PTFE â GFT / Karbon Doldurulmuş PTFE â CFT

: PEEK / Delrin / Grafoil â Qrafit Üzük

Qablaşdırma: PTFE Virgin / 25% Şüşə Doldurulmuş PTFE â GFT / Karbon Doldurulmuş PTFE â CFT

: Qrafoil â Qrafit Üzük

Üzən tipli top klapan nədir?

Üzən top klapan bir növ klapandır ki, onun top klapan gövdəsinin içərisində üzəndir; o, aşağı axın tərəfinə sürüşür və etibarlı möhürü təmin etmək üçün orta təzyiqlə oturacağa sıx şəkildə itələnəcəkdir. Bu, yaxşı sızdırmazlıq performansına malik olduqca sadə dizayndır və iş yükünü daşımaq üçün oturacaq materialına əsaslanır, çünki sızdırmazlıq gərginliyi əsasən oturacaq halqalarına tətbiq olunur. Adətən üzən top klapanları aşağı və orta təzyiq dərəcəsi ilə boru kəməri sistemində işləyir.

Tam buruqlu top klapan nədir?

Tam buruqlu top klapan əsasən açma-söndürmə şərtləri üçün istifadə olunur. Texnoloji boru kəməri sistemində əksər klapanlar axın keçidini və ya bağlama elementinin sahəsini borunun daxili diametrindən kiçik etməklə müəyyən diapazonda axını məhdudlaşdırmaq üçün nəzərdə tutulmuşdur. Bəzi növ top klapanlarının daxili axın keçidlərinin mayenin heç bir aşkar məhdudiyyət olmadan keçməsinə imkan vermək üçün kifayət qədər yerə malik olmasına əmin olmaq üçün həddindən artıq ölçülü kürə var ki, bu da topun üzərindəki deşik olduğu üçün tam buruqlu kürəciklər adlanır. boru kəmərinin diametrinə uyğun olaraq eyni ölçüdə.
