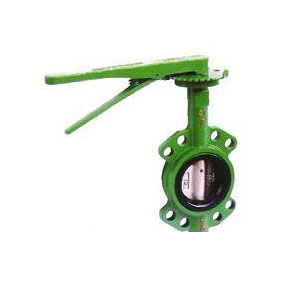

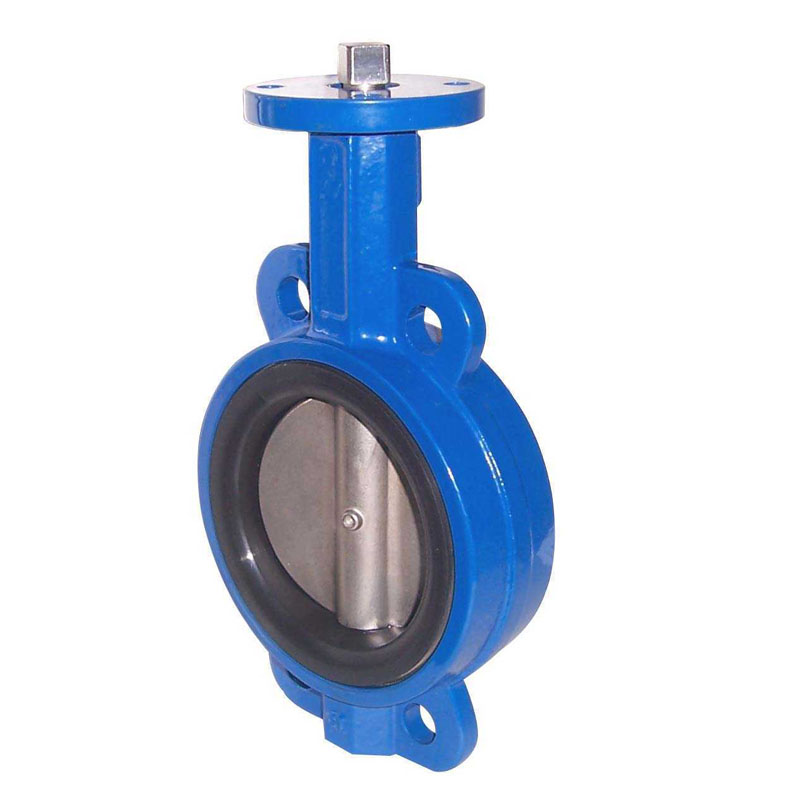

Konsentrik Kəpənək Vana

LYV® Konsentrik Kəpənək Vana Girişi

LYV® Konsentrik Kəpənək Vana boru kəməri sistemini açıb-söndürmək və axına nəzarət etmək üçün istifadə olunan komponent kimi neft, kimya, metallurgiya, hidroenergetika və bir çox başqa sahələrdə geniş istifadə olunur. Tanınmış kəpənək klapan texnologiyasında, sızdırmazlıq strukturunun sızdırmazlıq forması, rezin üçün sızdırmazlıq materialı, PTFE və s. Struktur xüsusiyyətlərinin məhdudlaşdırılması səbəbindən yüksək temperatur, yüksək təzyiq, korroziyaya davamlılıq, aşınma müqaviməti və digər sənayelər üçün uyğun deyil. Mövcud kəpənək klapan daha təkmil üç eksantrik metal sərt möhürlü kəpənək klapan, klapan gövdəsi və birləşdirilmiş komponentlər üçün klapan oturacağı, qaynaq temperaturuna davamlı, korroziyaya davamlı ərinti materialıdır. Çox qatlı yumşaq laminatlı sızdırmazlıq halqası klapan lövhəsində sabitlənmişdir. Ənənəvi kəpənək klapan ilə müqayisədə, kəpənək klapan yüksək temperatur müqaviməti, yüngül işləmə, açılma və bağlanmada sürtünmə olmaması, möhürlənməni kompensasiya etmək üçün ötürmə mexanizminin fırlanma momentinin artması ilə bağlanma, sızdırmazlıq performansını yaxşılaşdırmaq üstünlüklərinə malikdir. kəpənək klapan və xidmət müddətini uzatmaq

LYV® Konsentrik Kəpənək Vana Xüsusiyyəti və Tətbiqi

Orta xətt kəpənək qapağının quruluşu eyni vəziyyətdə kök oxu, kəpənək boşqab mərkəzi və gövdə mərkəzi ilə xarakterizə olunur. Sadə quruluş və rahat istehsal. Ümumi rezin astarlı kəpənək klapan bu sinfə aiddir. Dezavantaj odur ki, disk və klapan oturacağı həmişə ekstruziya, qırıntı vəziyyətindədir, böyük müqavimət göstərir, tez köhnəlir. Ekstruziyanı, qırıntıları aradan qaldırmaq, sızdırmazlığı təmin etmək üçün klapan oturacağı əsasən rezin və ya politetrafloroetilen və digər elastik materiallardan hazırlanır, həm də sızdırmazlıq materiallarının istifadəsi temperaturla məhdudlaşır, buna görə də ənənəvi olaraq hesab olunur ki, kəpənək klapan yüksək temperatura davamlı deyil.

Oturacaq möhürləyici halqasının yumşaq T-formalı möhürləyici halqanın hər iki tərəfində çoxlu paslanmayan polad təbəqələrdən ibarət olması ilə xarakterizə olunur.

Vana plitəsinin və klapan oturacağının sızdırmazlıq səthi meylli konusvari quruluşdur və temperatura davamlı və korroziyaya davamlı ərinti materialı klapan plitəsinin maili konusvari səthində örtülmüşdür; Yayın quruluşu tənzimləyici halqa lövhəsi ilə lövhədəki tənzimləmə boltu arasında sabitlənmişdir. Bu struktur, orta təzyiq altında val qolu və klapan gövdəsi və klapan sapı arasında tolerantlıq zonasının elastik deformasiyasını effektiv şəkildə kompensasiya edir və ikitərəfli dəyişdirilə bilən mühitin nəqli prosesində klapanın möhürlənməsi problemini həll edir.

Sızdırmazlıq halqası, sərt metal möhür və yumşaq möhür kimi ikiqat üstünlüklərə malik olan yumşaq T növünün hər iki tərəfində çoxlu qatlı paslanmayan polad təbəqələrdən ibarətdir. Həm aşağı, həm də yüksək temperatur şəraitində sıfır sızma sızdırmazlığı performansına malikdir. Test sübut edir ki, çən müsbət axın vəziyyətində olduqda (mühitin axın istiqaməti kəpənək plitəsinin fırlanma istiqaməti ilə eynidir), sızdırmazlıq səthinin təzyiqi ötürmə momentinin təsirindən yaranır. cihaz və klapan lövhəsində mühitin təzyiqi. Müsbət mühit təzyiqi artdıqda, klapan lövhəsinin meylli konus səthi və klapan oturacağının sızdırmazlıq səthi nə qədər sıx sıxılırsa, sızdırmazlıq effekti bir o qədər yaxşı olar.

Əks cərəyan olduqda, klapan lövhəsi ilə oturacaq arasındakı möhür, klapan lövhəsini oturacağa basmaq üçün sürücülük cihazının fırlanma momentindən asılıdır. Əks mühit təzyiqinin artması ilə klapan lövhəsi və klapan oturacağı arasındakı vahid müsbət təzyiq orta təzyiqdən azdır, tənzimləmə halqası yayı yüklədikdən sonra klapan plitəsini kompensasiya etmək üçün saxlanılan deformasiya enerjisini və klapan oturacağının sızdırmazlıq səthini sıx təzyiq avtomatik kompensasiya rolunu oynayır.

Buna görə faydalı model, mövcud texnologiya kimi yumşaq və sərt çox qatlı sızdırmazlıq halqasını klapan lövhəsinə quraşdırmır, birbaşa klapan gövdəsinə quraşdırılır və təzyiq lövhəsi ilə oturacaq arasında bir tənzimləmə halqası əlavə olunur, bu çox ideal iki istiqamətli sərt sızdırmazlıq rejimi. O, qapı klapanlarını və top klapanlarını əvəz edəcək

LYV® orta xətt kəpənək klapan Təfərrüatlar
