LYV®, peşəkar sənaye klapan istehsalçısı, təqdim etdi

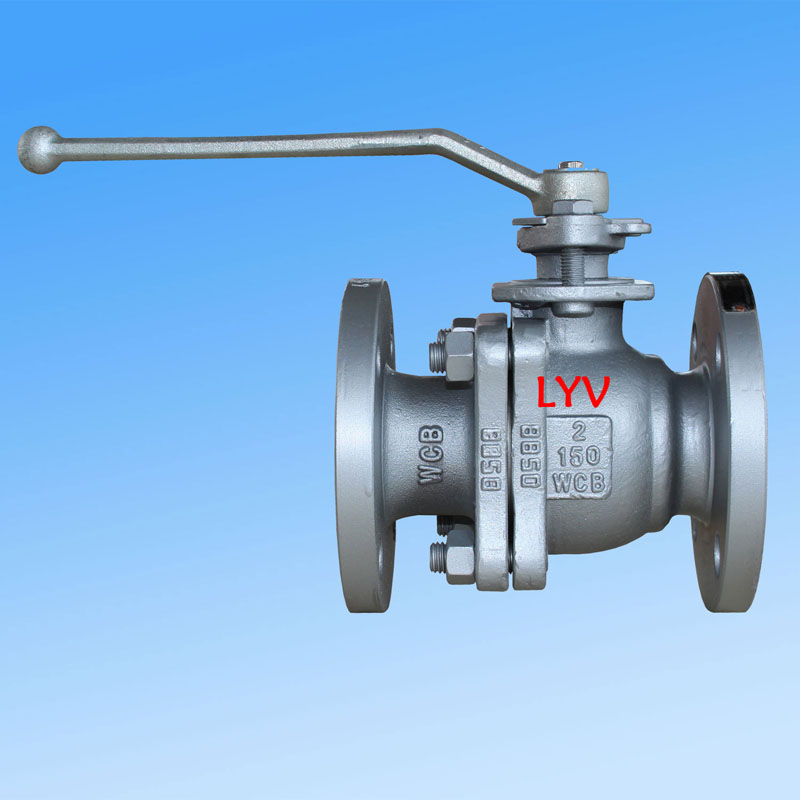

2 Parçalı Üzən Kürə Vana, sənaye boru sistemlərində ən çox istifadə edilən klapan növlərindən biridir. Şirkət Şimali Amerika, Cənub-Şərqi Asiya, Rusiya və Yaxın Şərq daxil olmaqla bazarlara klapan ixrac edir. CNC emal avadanlığı və ixtisaslı işçi qüvvəsi ilə LYV® həm standart, həm də xüsusi tələbləri dəstəkləyən 50.000 klapandan artıq illik istehsal gücünə malikdir.
Dizayn və tikinti
2 hissəli üzən top klapan, üzən top dizaynı ilə bölünmüş gövdə quruluşuna malikdir. uyğun olaraq hazırlanmışdırISO 17292, API 608 və API 6Dstandartlar. Klapanın son giriş gövdəsi konstruksiyası ilə tam delikli (FB) və ya azaldılmış buruqlu (RB) konfiqurasiyaları mövcuddur. Kapot seçimlərinə boltli kapot və ya uzadılmış kapot daxildir və oturacaq növləri yumşaq oturacaq və ya bərk möhürlənmiş metal variantlarda təklif olunur. Axın istiqaməti müxtəlif proses tələbləri üçün çeviklik təmin edən bir istiqamətli və ya iki istiqamətli ola bilər.
Ölçü və Təzyiq Aralığı
| Təzyiq Sinfi |
Ölçü Aralığı (NPS) |
Ölçü Aralığı (DN) |
| ANSI Sinfi 150LB |
1/2" – 10" |
DN15 - DN250 |
| ANSI Sinfi 300LB |
1/2" – 8" |
DN15 - DN200 |
| ANSI Sinfi 600LB |
1/2" – 4" |
DN15 - DN100 |
Qeyd:PN reytinqləri üçün klapan DN250-ə qədər PN0.6, PN1.6, PN2.0, PN2.5-i əhatə edir; PN4.0 və PN5.0 DN200-ə qədər; DN100-ə qədər PN6.3 və PN10.0.
Dizayn və Sınaq Standartları
| Standart Kateqoriya |
İstinad Standartı |
|
Dizayn Standartı
|
BS EN ISO 17292 (BS 5351) / ASME B16.34 / API 6D |
|
Yoxlama və Sınaq
|
API 598 / API 6D |
|
Yanğın Təhlükəsizliyi Testi
|
API 607 / API 6FA |
|
Flanşdan Flanşa Uzunluğu
|
ANSI B16.10 – Qısa naxış / Uzun naxış |
|
Bağlantıları bitirin
|
Flanşlı (ANSI B16.5), Butt Qaynaq, Rozetka Qaynaq |
Əsas Xüsusiyyətlər
-
Yanğın Təhlükəsiz Dizayn– API 607 / API 6FA ilə uyğun gəlir
-
Anti-Statik Dizayn– təhlükəsiz əməliyyat üçün statik yükü dağıtır
-
Partlayışa Dəlil Kök– təzyiq altında kök atılmasının qarşısını alır
-
Xidmət Orta– təbii qaz, neft, su, oksigen və digər sənaye mayeləri
-
Turşu Xidməti– ISO 15156 / NACE MR0175 ilə uyğundur
-
Valf Əməliyyatı– əl qolu, qurd dişli, pnevmatik ötürücü, elektrik ötürücü
Tikinti materialları (BOM)
Korpus və kapot
| Material dərəcəsi |
Təsvir |
| ASTM A216 GR. WCB / A105N |
Karbon polad |
| ASTM A352 LCB / LCC / A350 LF2 |
Aşağı temperaturlu karbon poladı |
| ASTM A351 GR. CF8 / CF8M |
SS 304 / SS 316 (Paslanmayan Polad) |
| ASTM A351 GR. CF3 / CF3M |
SS 304L / SS 316L (Paslanmayan Polad) |
| ASTM A351 Gr. CF8C |
Paslanmayan Polad |
| ASTM A890 4A / 5A / 6A |
Dupleks Paslanmayan Polad |
Möhkəm top
| Material dərəcəsi |
Təsvir |
| A105N + ENP / A105N + TCC |
Elektriksiz nikel örtüklü / volfram karbid örtüklü karbon polad |
| ASTM A182 F304 / F316 |
SS 304 / SS 316 |
| ASTM A182 F304L / F316L |
SS 304L / SS 316L |
| ASTM A182 F347 |
Paslanmayan Polad |
| ASTM A182 F51 / F53 / F55 |
Dupleks / Super Dupleks Paslanmayan Polad |
Hard-Seal Metal Oturacaq üçün Qeyd:Top səthinin müalicəsinə ENP, HCR, WC və qaynaq Ni60 / Ni55 daxildir.
Kök
| Material dərəcəsi |
Təsvir |
| ASTM A182 F6a |
Martensitik paslanmayan polad |
| ASTM A182 F304 / F316 / F304L / F316L |
Paslanmayan Polad |
| 17‑4 PH |
Yağışdan bərkidici paslanmayan polad |
| ASTM A182 F51 / F53 / F55 |
Dupleks / Super Dupleks Paslanmayan Polad |
Oturacaqlar, Bədən Mühərrikləri və Bezi Qablaşdırması
| Material |
Ərizə |
| PTFE Virgin |
Oturacaq / Bədən Sızdırmazlığı / Gland Qablaşdırma |
| 25% Şüşə Doldurulmuş PTFE (GFT) |
Oturacaq / Bədən Sızdırmazlığı / Gland Qablaşdırma |
| Karbon Doldurulmuş PTFE (CFT) |
Oturacaq / Bədən Sızdırmazlığı / Gland Qablaşdırma |
| PEEK / Delrin |
Oturacaq / Bədən Sızdırmazlığı |
| Qrafoil (Qrafit Üzük) |
Oturacaq / Bədən Sızdırmazlığı / Gland Qablaşdırma |
Tətbiq və Xidmət
2 hissədən ibarət üzən top klapan neft və qaz, neft-kimya, enerji istehsalı, suyun təmizlənməsi və boru kəməri sistemləri daxil olmaqla geniş çeşidli sənaye tətbiqləri üçün uyğundur. O, flanşlı, qaynaq qaynağı və ya rozetka qaynaq ucları ilə mövcuddur və əl ilə və ya avtomatlaşdırılmış ötürücülərlə idarə oluna bilər. LYV® təcrübəli mühəndislik və istehsal qrupları tərəfindən dəstəklənən tam satış sonrası dəstək və vaxtında çatdırılma təmin edir.
Qeyd:Fərdi material birləşmələri, təzyiq göstəriciləri və ya ötürücü konfiqurasiyaları üçün, lütfən, layihənizin spesifikasiyası ilə birbaşa LYV® ilə əlaqə saxlayın.
